THB系列開關量輸入安全柵的概述

THB系列開關量輸入安全柵接收來自危險場所開關信號，如接近開關、干接點、脈沖方波等信號，隔離后輸出到安全側。安全柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。產品廣泛應用于化工、石油、冶金、天然氣、電力等各種行業，與各類本安儀表連接，作為本安防爆系統的關聯設備使用。

THB系列開關量輸入安全柵的特點

輸入、輸出、電源三方完全隔離，抗干擾能力強

精度高，線性度高，長期運行穩定性高

模塊化設計，體積小，功耗低，適合密集安裝

結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單

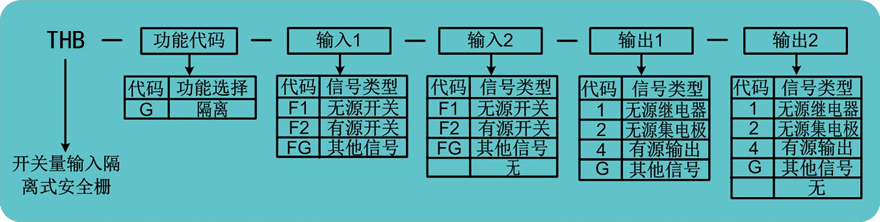

THB系列開關量輸入安全柵的選型代碼

THB系列開關量輸入安全柵的常用規格實例

舉例 1 輸入：危險區，一路干接點，輸出：安全區，一路繼電器觸點，工作電壓：DC24V

                     訂貨型號：THB-G-F1-1

舉例 2 輸入：危險區，一路 TTL 信號，輸出：安全區，兩路幅值 24V 脈沖方波，工作電壓：DC24V

                     訂貨型號：THB-G-F2-4-4

舉例 3 輸入：危險區，兩路 NUMUR 信號接近開關，輸出：安全區，兩路集電極開路，工作電源：DC24V

                     訂貨型號：THB-G-F1-F1-2-2

THB系列開關量輸入安全柵的安裝與拆卸

 底座插拔                                                               安裝與拆卸

詳細產品介紹請點擊下載 THB系列開關量輸入安全柵.pdf
