TH系列熱電阻隔離器的概述

TH系列熱電阻隔離器是將熱電阻隔離成熱電阻（PT100，PT1000，cu50，cu100，ni1000等），輸入：輸出=1：1 實現了輸入和輸出之間的隔離。此產品是一路輸入熱電阻，一路輸出熱電阻信號的產品，若需4~20mA等模擬量輸出請點擊下面鏈接：熱電阻溫度變送器

TH系列熱電阻隔離器的特點

■ 輸入、輸出、電源三方完全隔離，抗干擾能力強

■ 精度高，線性度高，長期運行穩定性高

■ 模塊化設計，體積小，功耗低，適合密集安裝

■ 底座與主機可以分離插拔，安裝、拆卸、維護方便簡單

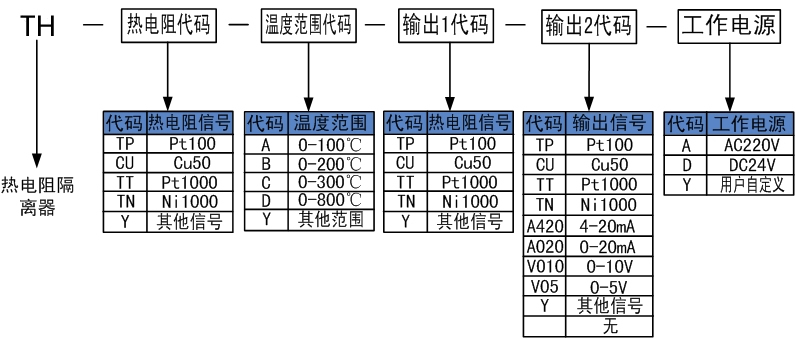

TH系列熱電阻隔離器的選型代碼

常用規格實例

參照選型代碼表，正確規范書寫訂貨型號代碼

舉例1 輸入：Pt100,0-200℃，輸出：1路Pt100，工作電源：24VDC

訂貨型號：TH-TP-B-TP-D

舉例2 輸入：Pt100,0-100℃，輸出1：Pt100，輸出2：4-20mA，工作電源：24VDC

訂貨型號：TH-TP-A-TP-A420-D

舉例3 輸入：Pt100,0-150℃，輸出1：Pt100，輸出2：Pt100，工作電源：24VDC

訂貨型號：TH-TP-Y-TP-TP-D（Y=0-150℃）

TH系列熱電阻隔離器的安裝與拆卸

                              底座插板                                                                              安裝與拆卸

詳細產品介紹請點擊下載 熱電阻隔離器.pdf
